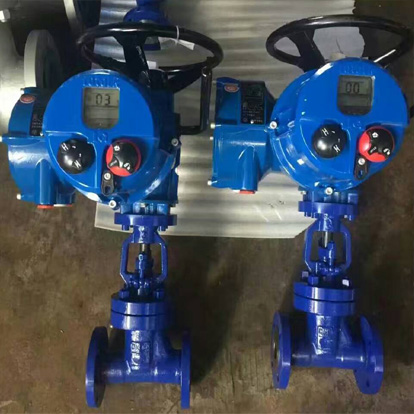

NKJ941Y-150LB电动真空美标法兰截止阀
所属类别:真空阀
产品名称:NKJ941Y-150LB电动真空美标法兰截止阀
产品标签: DKJ961Y-150LB真空美标电动截止阀  电动美标法兰真空截止阀
咨询热线:0577-67365322 / 67972088
更新时间:2021-07-29 12:06:18
产品概述

NKJ941Y-150LB电动真空美标法兰截止阀技术参数:

真空隔离截止阀适用于公称压力PN4.010.0Mpa,工作温度200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。



NKJ941Y-150LB电动真空美标法兰截止阀产品结构特点:

1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。



NKJ941Y-150LB电动真空美标法兰截止阀主要性能规范:

产品类型

壳体强度试验/MPa

上密封试验/MPa

密封试验/MPa

适用介质

适用温度/

NKJ41H-40

6.O

4.4

4.4

水、蒸汽、空气
WaterSteamAir

425

NKJ41H-64

96

7.O

7.O

NKJ41H-100

15.O

11.0

11.O

NKJ41Y-40l

6.O

4.4

4.4

水、蒸汽、空气
WaterSteamAir

550

NKJ41Y-64l

9.6

7.0

7.O

NKJ41Y-1OOI

15.O

11.O

11.O



NKJ941Y-150LB电动真空美标法兰截止阀主要零件材料:

零件名称

阀体、阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

NKJ41H-C

25WCB

铬不锈钢

铬不锈钢

H:合金钢

铝青铜

膨胀复合石墨

优质碳钢

NKJ41Y-l

铬钼钢

20CrlM01vA38CrMoAlA

12CrlMo 1VA

Y:硬质合金

铬钼钢



NKJ941Y-150LB电动真空美标法兰截止阀主要尺寸及重量

公称通径
DN/mm

公称压力
PN/MPa

主要外形尺寸和连接尺寸/mm

L

H

D

D0

D1

L1

α

W

1O

4.0

130

245

36

11

18.4

1O

-

120

15

130

245

36

16

22.5

1O

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37o30'

200

40

200

320

55

40

-

-

37o30'

240

50

230

365

64

48

-

-

37o30'

320

65

290

41O

82

66

-

-

37o30'

300

80

31O

430

95

78

-

-

37o30'

300

100

350

470

117

1OO

-

-

37o30'

350

125

400

500

143

126

-

-

37o30'

350

150

480

533

167

150

-

-

37o30'

400
